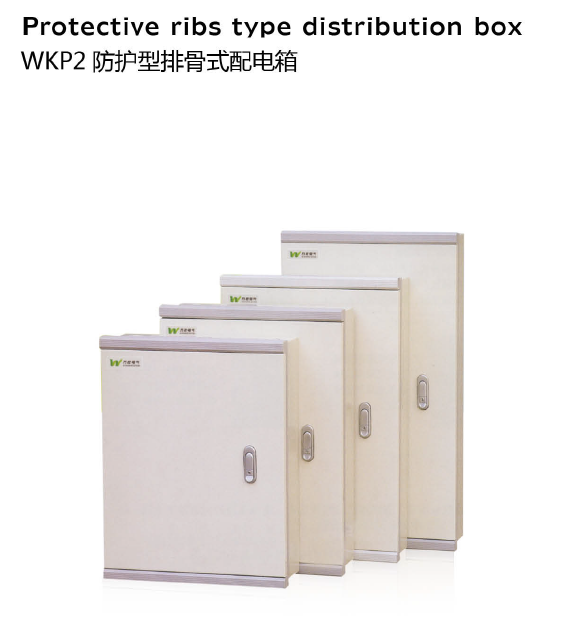

WKP2安全型照明配电终端箱

WKP2安全型照明配电终端箱

WKP2型配电箱,壳体采用1.2mm厚优质冷轧板折弯,点焊组成,喷涂定彩,高雅美观的树脂粉末涂料,经过高压烘烤而成,主开关采用施耐德,ABB,西门子,海格等塑壳断路器及小型断路器。

本产品具有漏电,过载,短路保护功能。适合用于额定电流125A以下,多支路的各种建筑场合,作为照明,配电,动力之用。具有以下优点:

  1. 结构合理:接线空间宽敞,容积大,多层防护隔板主开关采用多功能装饰板,可随意更换开关,ABS塑料内门锁,可防触电。

  2. 性能稳定:连接采用排骨式汇流铜排,套热缩管,并加盖透明PC板。

  3. 操作安全:多层防护隔板,使操作者与带电部分隔离,每层门板都连接地排,确保操作者的安全。

  4. 拆装方便:箱体与安全支架,内门,外门等可随意分开取出。让箱体底壳先预埋。保证配电箱内元器件的一次性安装,免损坏。

本系列排骨式配电箱是我公司新开发的最具领先市场性的产品,产品完全符合GB7251.3等国家标准。外型美观,安全可靠,广泛用于高档住宅小区,酒店宾馆,商场等各类产所。

WKP1配电箱安装地点海拔不超过2500m;

周围介质温度为-20

空气相对湿度平均不大于90%;

无剧烈震动,冲击和颠簸场所;

无爆炸危险场所,且介质中无足以腐蚀金属和破坏绝缘的气体和导电物体;


配件齐全

  1. 设备含N排和PE排,满足TN,Tt接地系统要求。

  2. 阻燃透明PC板,避免人体直接接触带电部分。

  3. 电路指示胶贴,清楚指示馈电回路用途。

  4. 外表面覆盖保护膜,确保安装过程中箱表面不被破坏。

序号名称参数
1额定电压380V
2分段能力A型 ≤10-15KA,B型 ≤35KA
3额定电流A型 ≤100A,B型 ≤225A
4防护等级IP54
