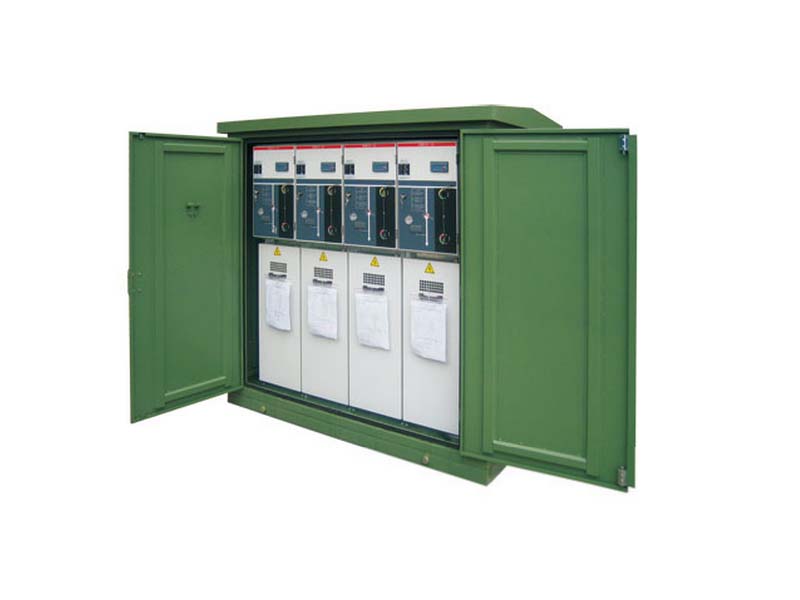

DFW-12电缆分支箱

DFW-12电缆分支箱

DFW□-12系列带SF6负荷开关电缆分接箱(以下简称电缆分接箱),用于交流50Hz、额定电压12kV、额定电流630A的电力电缆的分接。本公司专业生产电缆分接箱 欧式电缆分接箱 美式电缆分接箱 带开关电缆分接箱等,因六氟化硫负荷开关、开关柜外壳、电缆分支箱外壳、电缆头均为本公司独立生产,质量与成本能得到更好的控制,所以质量更可靠,价格更优惠。DFW4-12普通型高压电缆分接箱可分为单端进出线和双端进出线,按进出线数量可分为三分支、四分支、五分支、六分支等,该产品及附件主要分为200A和600A两种,并可根据用户需要组合成一进一出,一进二出,二进二出,二进四出等多种规格。具有全密封、全绝缘、免维护、耐腐蚀、结构紧凑、安装简便等特点,适用于各种环境。并有灵活机动的进出线组半方式。

环境温度:最高气温+40℃,最低气温-35℃;

海拔:≤2000m;

风速:相当34m/s(不大于700Pa);

湿度:日相对湿度平均值不大于95%;

月相对湿度平均不大于95%;

防震:水平加速不大于0.4m/s2,垂直加速度不大于0.15m/s2;

安装地点倾斜度:不大于3度;

安装环境:周围空气应不受腐蚀性,可燃性气体、水蒸气等明显污染,安装地点无剧烈震动;

订购本产品超出上述条件的规定时,可与本公司协商。


全绝缘、全密封结构,保证人身安全。

户外型、防尘、防潮、抗洪水、耐腐蚀,环境适应性强。

组合灵活,进出线从二路到六路,满足多种接线要求。

体积小、结构紧凑、外型美观大方、安装简单,免维护。

备有带电显示器。

可带短路指示器。

可带避雷器。

全部为不锈钢板,厚度为2mm以上壳体;

户外全天候,全防护结构,适用于高温、严寒、高粉尘地域;

全绝缘全密封,高压带电部分全部为屏蔽型带电可触摸电缆连接器,密封;

配置灵活多样,可与SF6负荷开关组成环网供电;

一次性投资小,减少电缆长度,不占建筑面积,节省资金

a.抗污秽、抗腐蚀;

b.全密闭、全绝缘,免维护;

c.配SF6环网型负荷开关充气柜;

d.配可触摸硅橡胶电缆插头;

e.可满足局部用户群的集中供电;

f.具备普通型电缆分接箱的全部特点;

g.可配电动操作机构;

h.可为配网自动化预留CT、PT接口。

◆全绝缘、全密封、抗凝露;

◆进线可配三工位SF6负荷开关或断路器;

◆进出线左右分置,安全可靠;

◆可配电动操作机构,并预留自动化接口;

◆景观化设计;

◆接线可靠方便、进出线可配用抗干扰型故障指示器 。

12kv带SF6开关高压电缆分接箱

电缆分接箱 一进二出带(1台开关)

电缆分接箱 一进三出带(1台开关)

电缆分接箱 一进四出带(1台开关) 电缆分接箱 二进二出带(1台开关)

电缆分接箱 二进三出带(1台开关)

电缆分接箱 二进四出带(1台开关) 带SF6开关高压环网型电缆分接箱

电缆分接箱 一进二出带(3台开关)

电缆分接箱 一进三出带(4台开关)

电缆分接箱 一进四出带(5台开关)

电缆分接箱 二进二出带(4台开关)

电缆分接箱 二进三出带(5台开关)

电缆分接箱 二进四出带(6台开关)
